Lựa Chọn Đường Kính Đầu Nối Ruột Gà Kẽm Nối Ống Ruột Gà Thép Với Dây Cáp Điện Điều Khiển

• Lựa Chọn Đường Kính Đầu Nối Ruột Gà Kẽm Nối Ống Ruột Gà Thép Với Dây Cáp Điện
• Lượt xem: 110

Ống ruột gà lõi thép có nhiều tên gọi như: ống sun kẽm, ruột gà sắt, ống mềm lõi thép, ruột gà GI, ống ruột gà kẽm,ống điện lõi thép có tên tiếng anh như: pvc coated flexible steel conduit, hose conduit steel, metal pvc conduit… Về đầu nối ruột gà kẽm có các tên gọi giống nhau: ốc cố định sắt, đầu nổi ruột gà thép với hộp điện thiết bị kín nước, đầu nối ống ruột gà kín nước,đầu nối ren ống lõi thép …

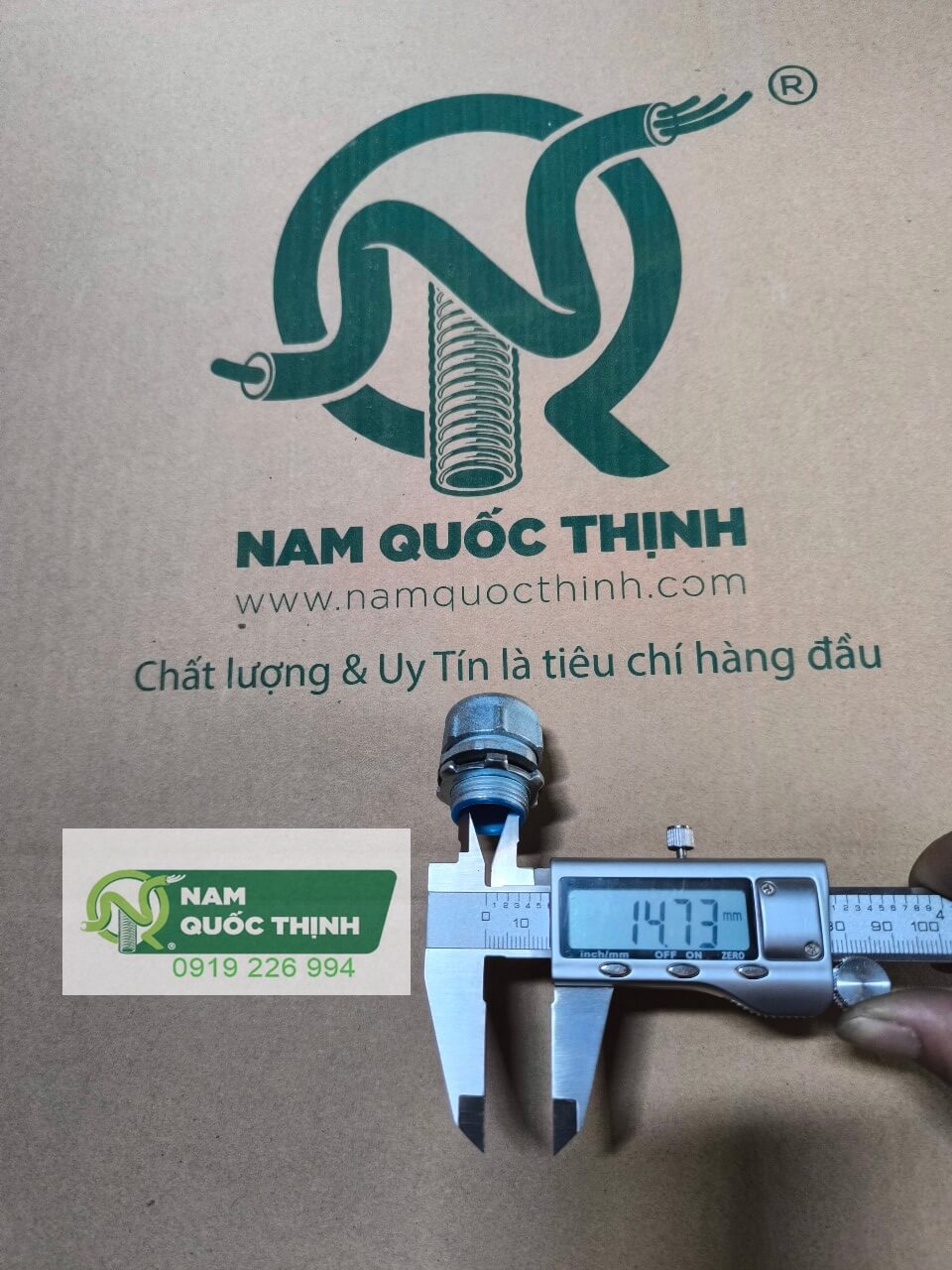

 Đường kính trong đầu nối ren ngoài ống ruột gà tráng kẽm bọc nhựa D16 mm 3/8 inch

Trước khi lắp đặt hệ thống điện, hay thi công một công trình nhà máy, văn phòng, nhà dân thì làm bảng tổng hợp dự toán, tính toán ống luồn dây điện bên trong phải được chính xác, chất lượng, an toàn tuổi thọ cao theo thời gian, tránh lãng phí, đảm bảo độ bền cơ học cao

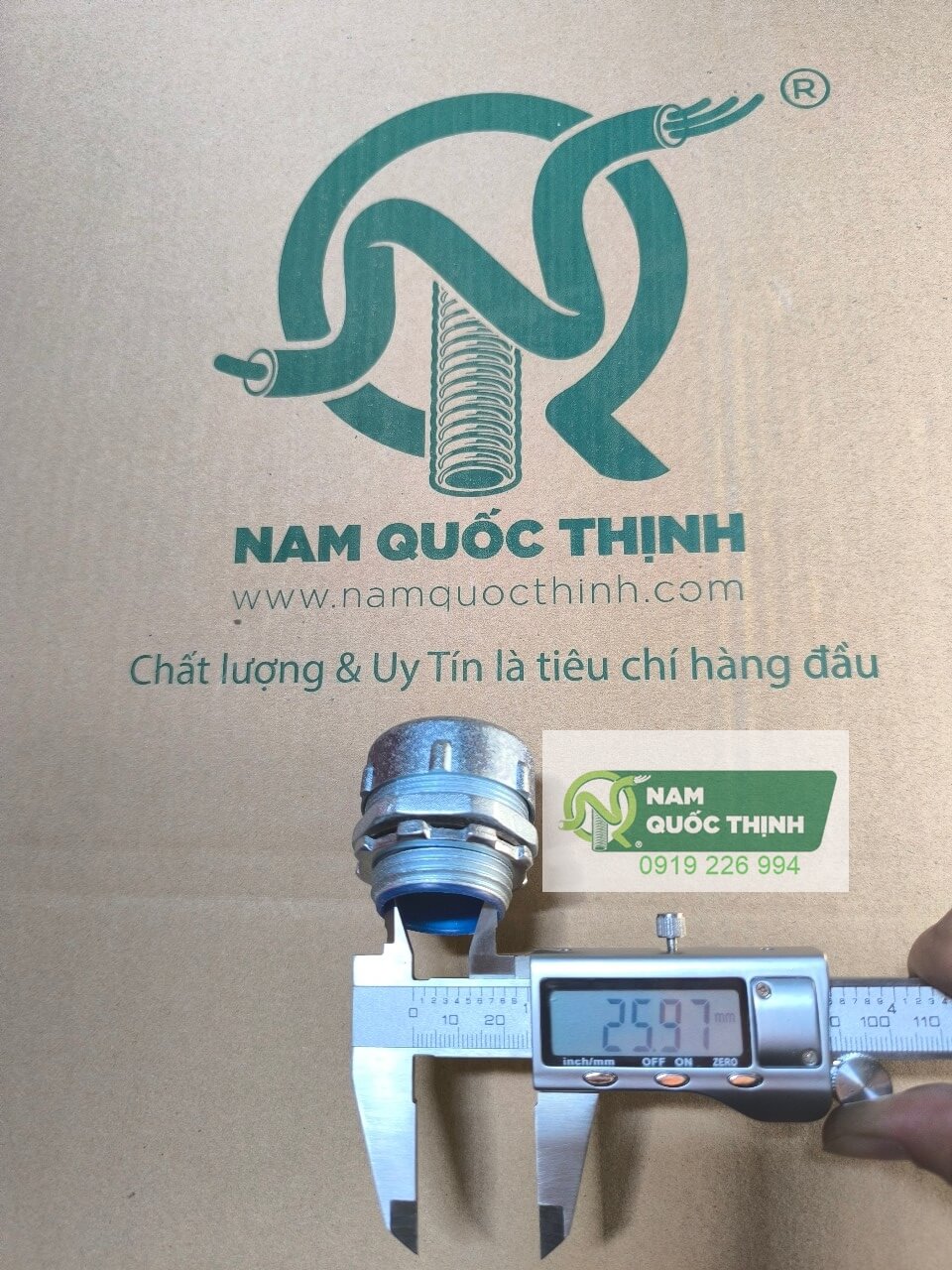

 Kích thước ống bên trong Rakkord Connector Metal PVC Conduit M20 PG 21 mm 1/2 inch

Nhà sản xuất dây cáp điện Cadivi, Daphaco, Cadisun, Taisin, Taihan Sacom, LS Cable, Taya luôn cung cấp cho khách hàng thông số chi tiết của từng loại kích thước dây điện, cáp điện cho công nhân, kỹ sư điện dễ dàng chọn lựa

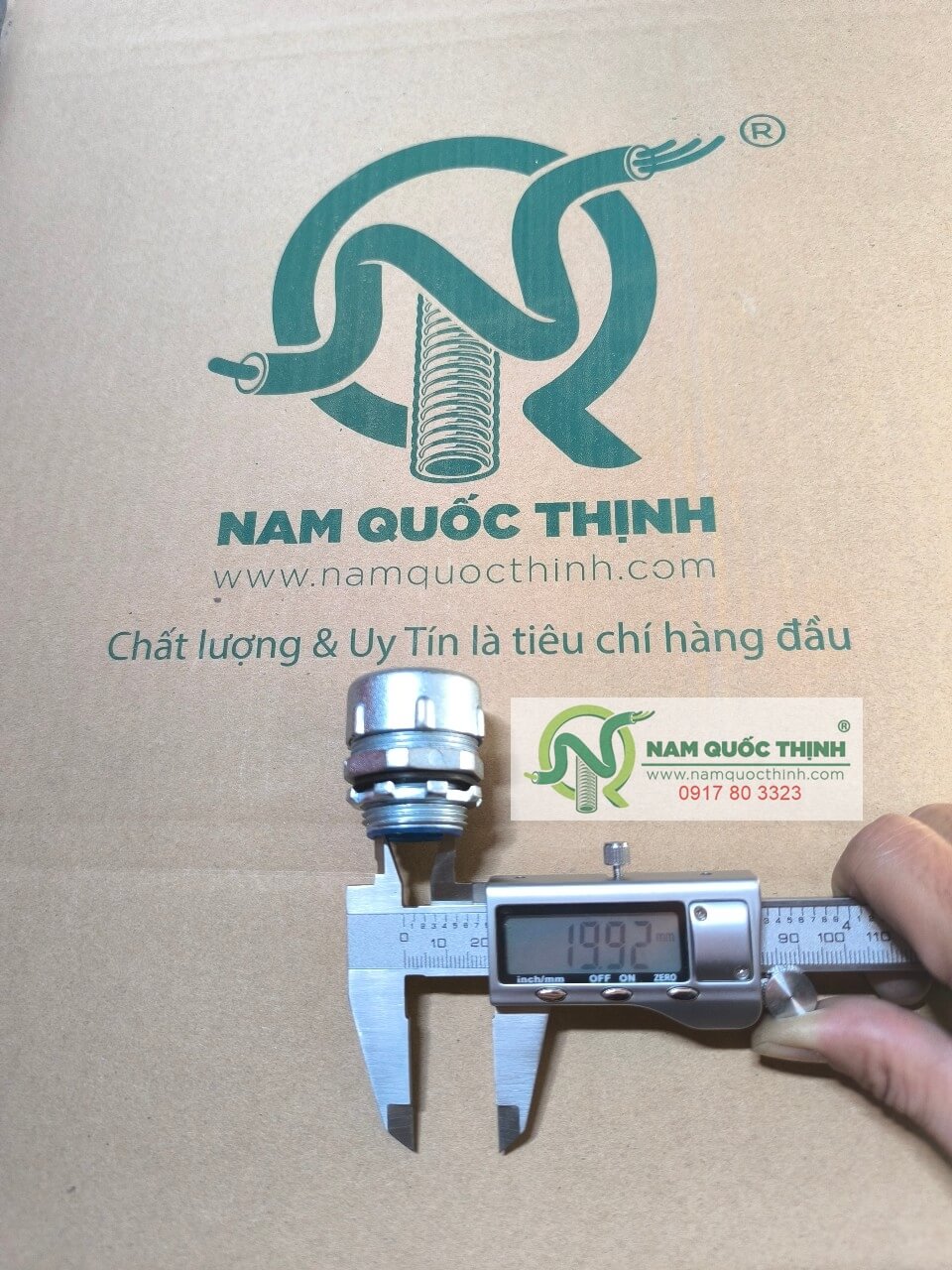

 Đường kính trong Rakkord Connector Male M25 With Locknut OD 27 mm 3/4 inch với Metal PVC Conduit

Dưới đây là sự trích dẫn thông số đường kính cáp điện Cadivi cho khách hàng hiểu rõ hơn thông tin trên trang web của nhà sản xuất: https://cadivi.vn/vn/cxv-0-6/1-kv.html

Ruột dẫn Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày vỏ danh nghĩa Nominal thickness of sheath				Đường kính tổng gần đúng(*) Approx. overall diameter				Khối lượng cáp gần đúng(*) Approx. mass
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter	Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C		1 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	1 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	1 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core
mm2	N0/mm	mm	Ω/km	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km	kg/km	kg/km
1,5	7/0,52	1,56	12,10	0,7	1,4	1,8	1,8	1,8	5,3	10,2	10,6	11,4	40	141	159	187
2,5	7/0,67	2,01	7,41	0,7	1,4	1,8	1,8	1,8	5,7	11,1	11,6	12,5	53	178	205	244
4	7/0,85	2,55	4,61	0,7	1,4	1,8	1,8	1,8	6,3	12,1	12,8	13,8	70	230	270	326
6	7/1,04	3,12	3,08	0,7	1,4	1,8	1,8	1,8	6,8	13,3	14,0	15,2	93	293	351	428
10	7/CC	3,75	1,83	0,7	1,4	1,8	1,8	1,8	7,5	13,7	14,6	15,9	132	306	406	518
16	7/CC	4,65	1,15	0,7	1,4	1,8	1,8	1,8	8,4	15,5	16,5	18,1	188	427	577	743
25	7/CC	5,8	0,727	0,9	1,4	1,8	1,8	1,8	9,9	18,6	19,9	21,8	283	640	876	1133
35	7/CC	6,85	0,524	0,9	1,4	1,8	1,8	1,8	11,0	20,7	22,1	24,4	373	837	1156	1502
50	19/CC	8,0	0,387	1,0	1,4	1,8	1,8	1,9	12,3	23,4	25,0	27,8	495	1107	1538	2016
70	19/CC	9,7	0,268	1,1	1,4	1,8	1,9	2,0	14,2	27,2	29,3	32,6	706	1569	2208	2899
95	19/CC	11,3	0,193	1,1	1,5	2,0	2,0	2,1	16,0	30,8	33,0	36,7	941	2090	2935	3858
120	19/CC	12,7	0,153	1,2	1,5	2,1	2,1	2,3	17,6	34,2	36,6	40,9	1174	2614	3677	4854
150	19/CC	14,13	0,124	1,4	1,6	2,2	2,3	2,4	19,6	38,0	40,9	45,9	1453	3227	4562	6007
185	19/CC	15,7	0,0991	1,6	1,6	2,3	2,4	2,6	21,6	42,1	45,7	51,0	1790	3986	5649	7450
240	37/CC	18,03	0,0754	1,7	1,7	2,5	2,6	2,8	24,3	48,0	51,6	57,5	2338	5207	7377	9732
300	61/CC	20,4	0,0601	1,8	1,8	2,7	2,8	3,0	27,0	53,5	57,5	64,1	2970	6604	9369	12360
400	61/CC	23,2	0,0470	2,0	1,9	2,9	3,1	3,3	30,4	60,2	64,9	72,8	3820	8486	12079	15945
500	61/CC	26,2	0,0366	2,2	2,0	-	-	-	34,0	-	-	-	4847	-	-	-
630	61/CC	30,2	0,0283	2,4	2,2	-	-	-	38,8	-	-	-	6409	-	-	-

Ký hiệu diễn giải của cáp điện Cadivi :

– CC    :  Ruột dẫn tròn xoắn ép chặt

– (*)     : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm.

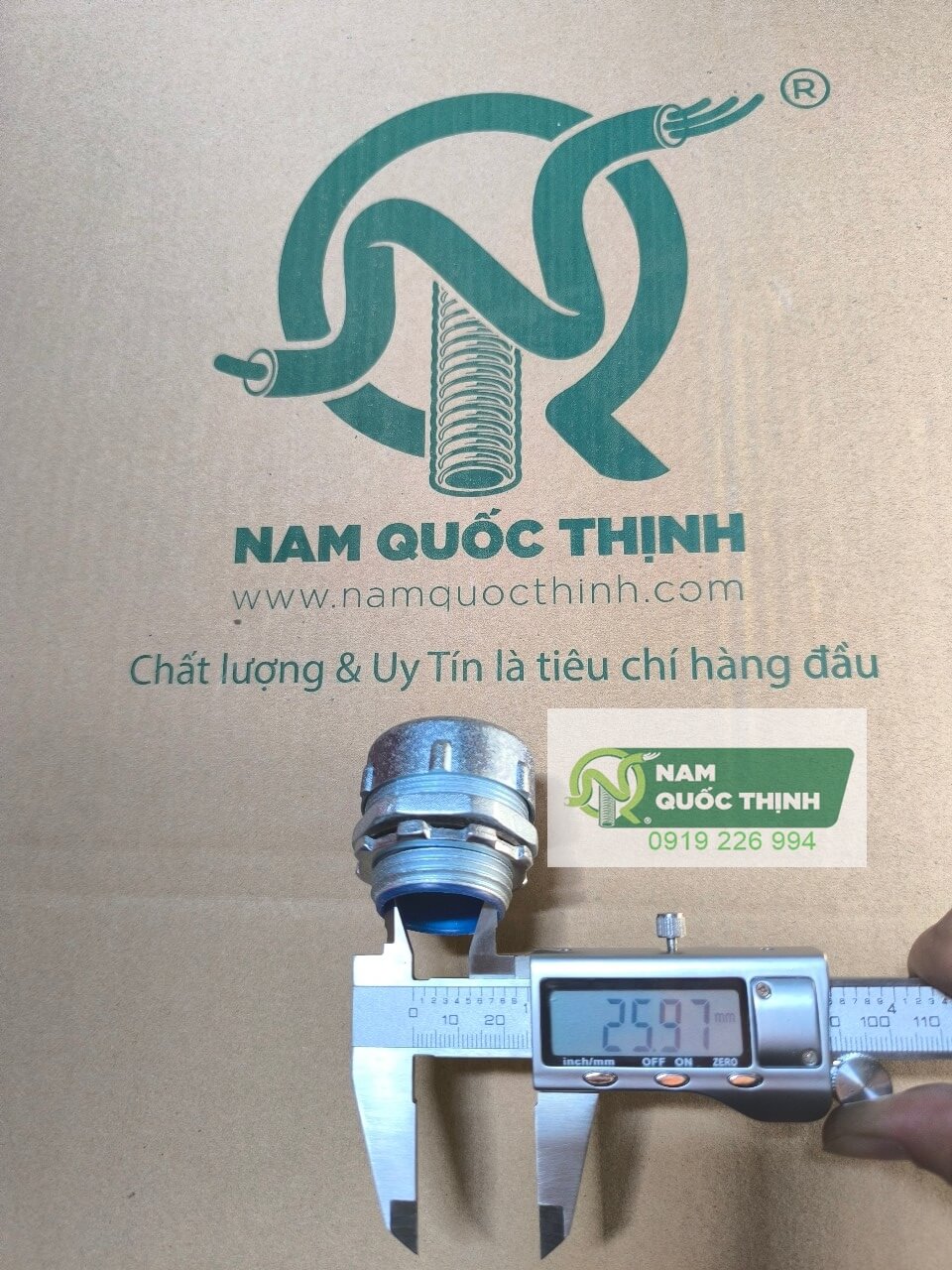

 Kích thước trong đầu nối ống Flexible 1 Inch D32 mm với hộp điện

Đường kính dây cáp điện sẽ thích hợp với ống ruột gà lõi thép đáp ứng các yếu tố sau:

Thông thường đường kính ống ruột gà sắt sẽ có đường kính ngoài, đường kính trong theo hệ inch theo tiêu chuẩn quốc tế như 3/8, 1/2, 3/4, 1 inch, 1-1/4 inch, 1-1/2 inch, 2 inch, 2-1/2, 3 inch, 4 inch

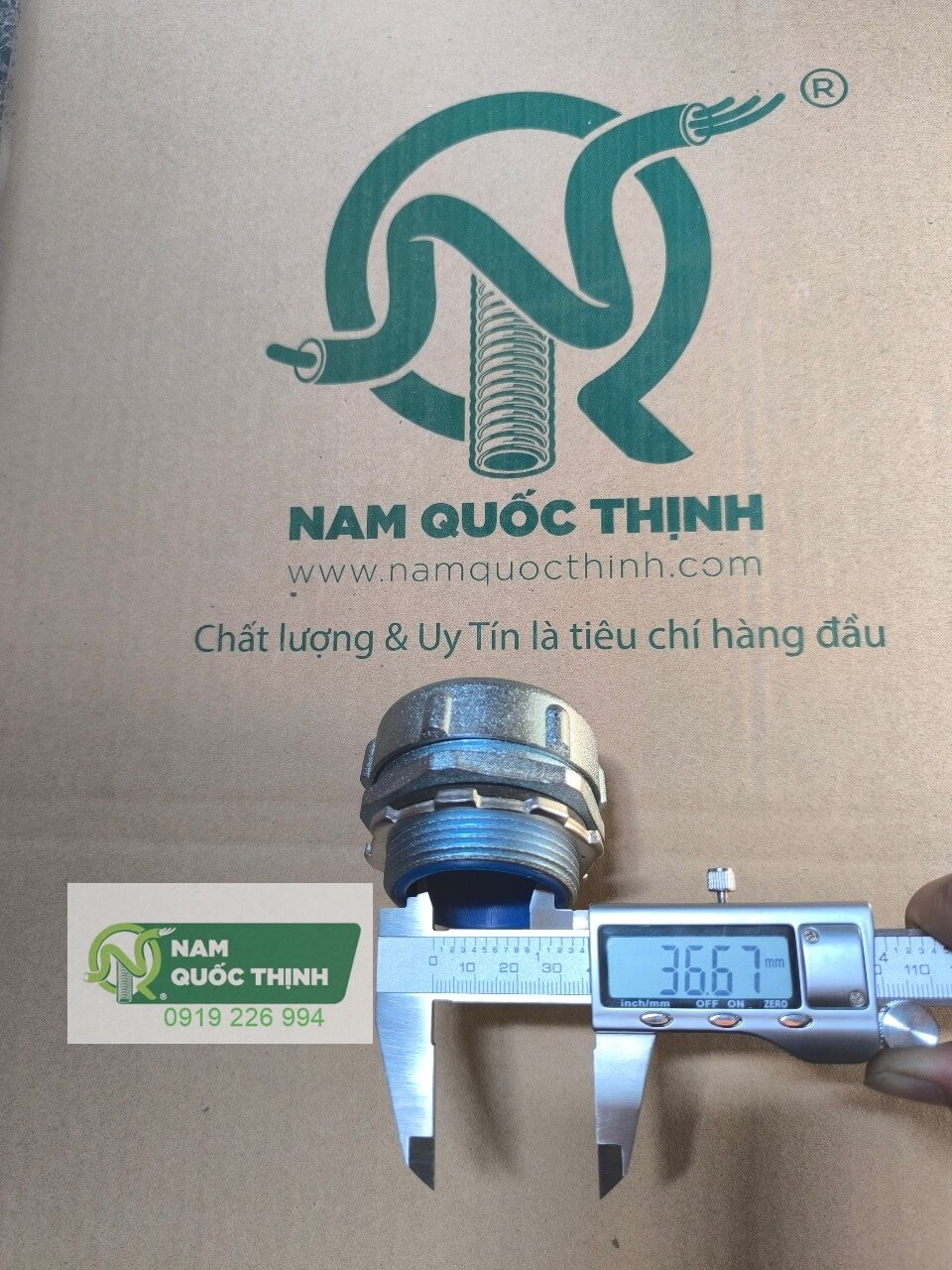

 Đường kính kích thước bên trong nối ruột gà STK 42 mm 1-1/4 inch

Về tính dây cáp cable có độ co giản, dung sai ống ruột gà lõi thép có độ sai số nên khi chọn ruột gà thép có thể dư ra tí xíu để tránh bị thiếu hụt độ rộng

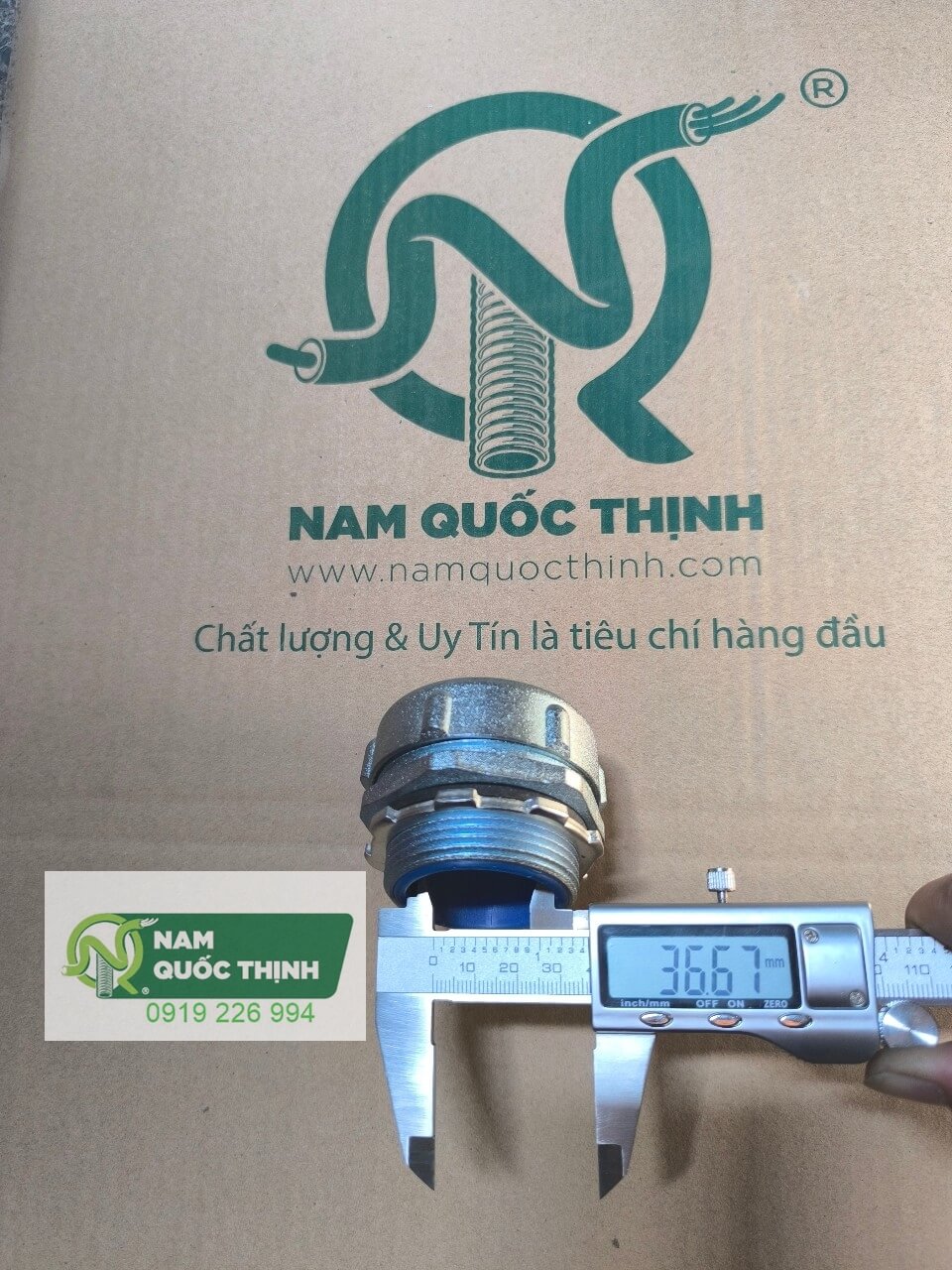

 Đường kính cáp trong đầu nối ruột gà trơn với hộp điện bằng thép mạ kẽm 49 mm 1-1/2 inch

Khi chọn dây, thì người bốc tách khối lượng phải suy nghĩ thật kỹ chọn đúng size ống ruột gà sắt vì khi chọn lớn hơn 1 size sẽ đội lên chi phí rất lớn cho chủ đầu tư

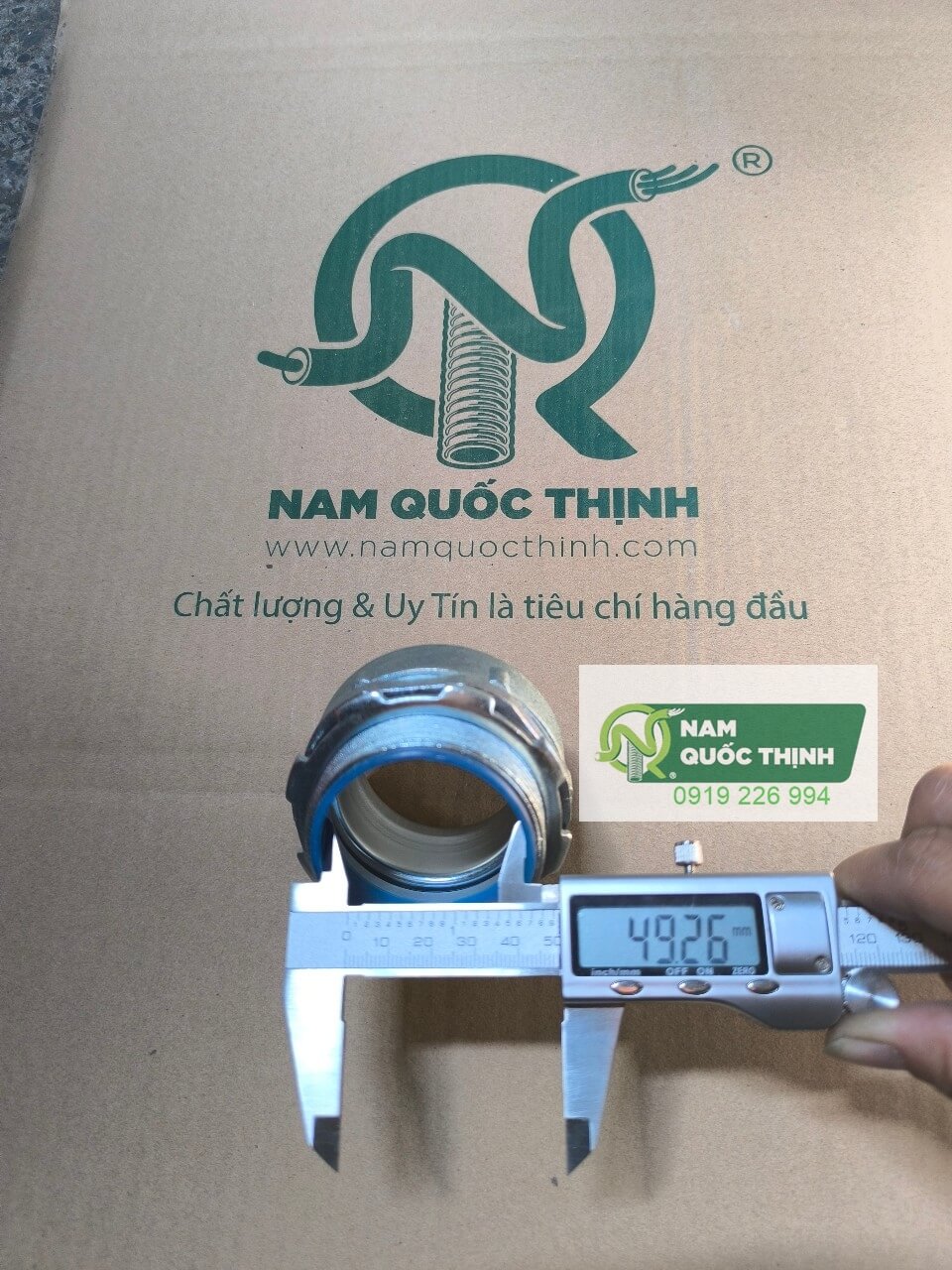

 Inside cáp điện bên trong connector đầu nối ruột gà thép flexible steel tube 2 inch 60 mm

Ví dụ: khi khách hàng chọn ống ruột gà lõi thép bọc nhựa PVC 3/4 và 1 inch cho hệ thống cáp mạng viễn thông thông tin liên lạc thì nhà thầu chọn dây cáp mạng CAT 6 Panduit và dây nhảy CAT 6 luồn dây thích hợp nhất

\

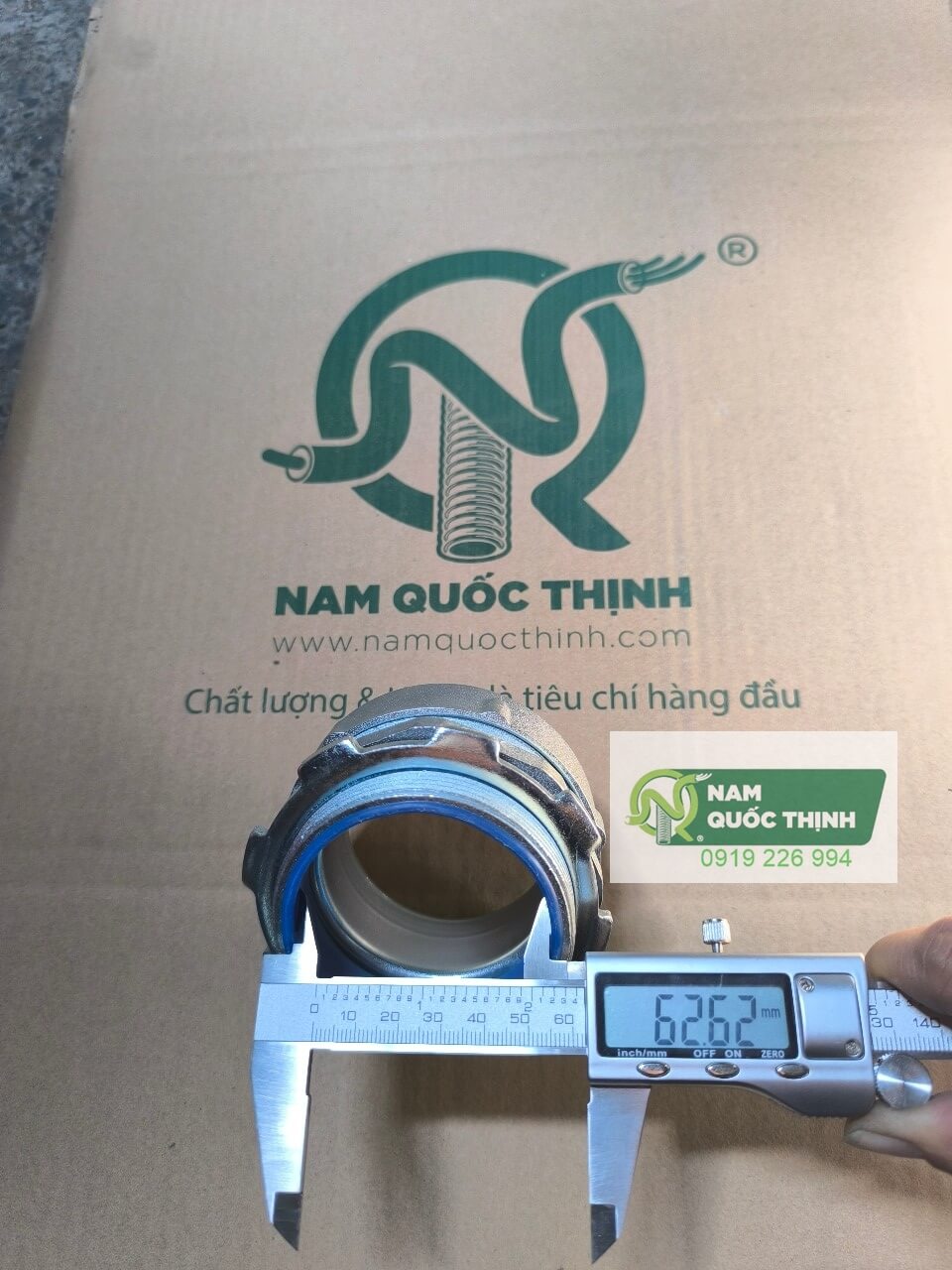

 Đường kính dây điện trong đầu nối PG ruột gà thép với máng cáp với hộp điện 76 mm 2-1/2 inch có đệm trong của đầu nối D76

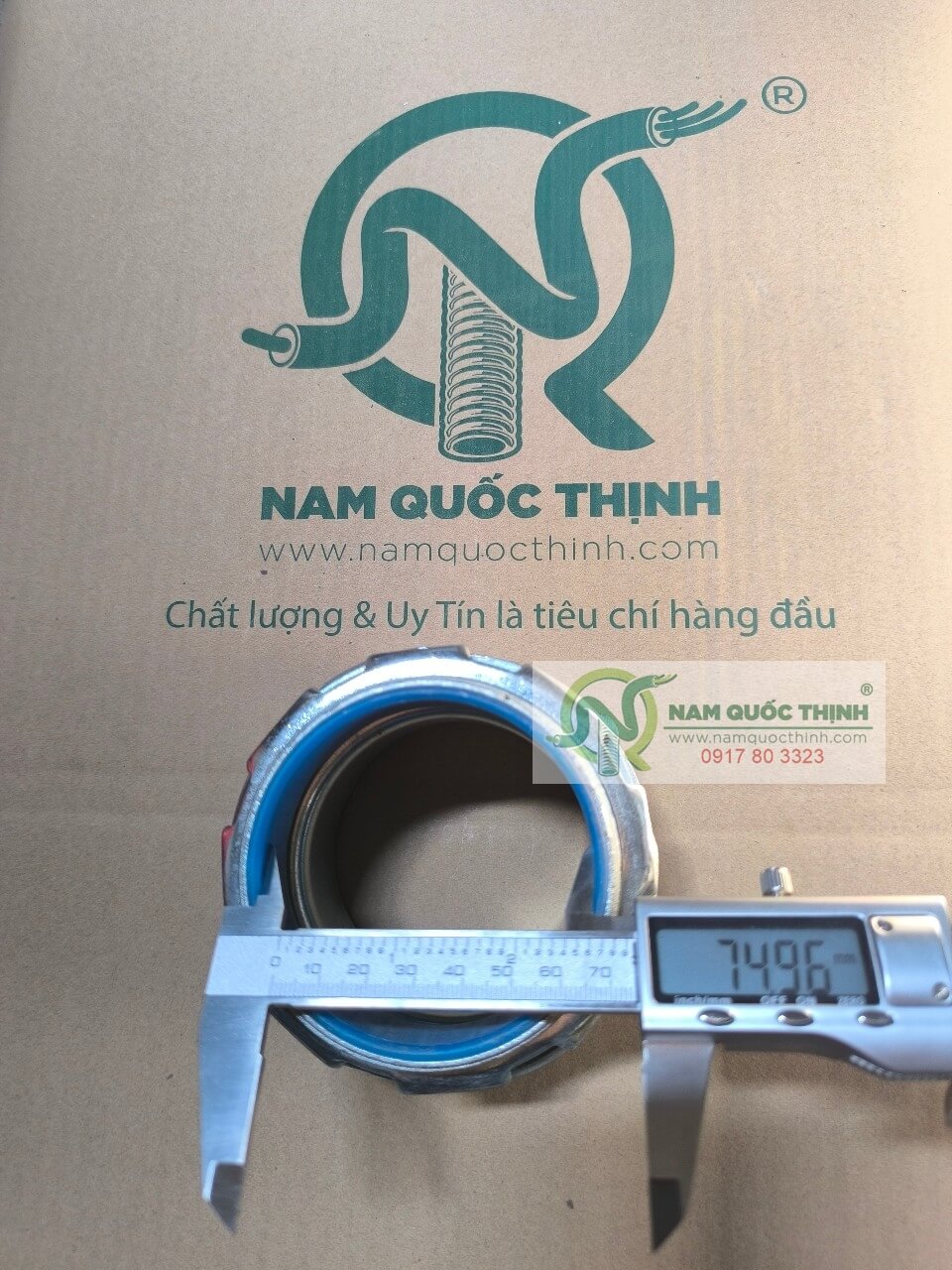

 Đường kính trong dây điện đầu nối ruột gà với hộp điện thiết bị đầu Bigi phi 90 mm

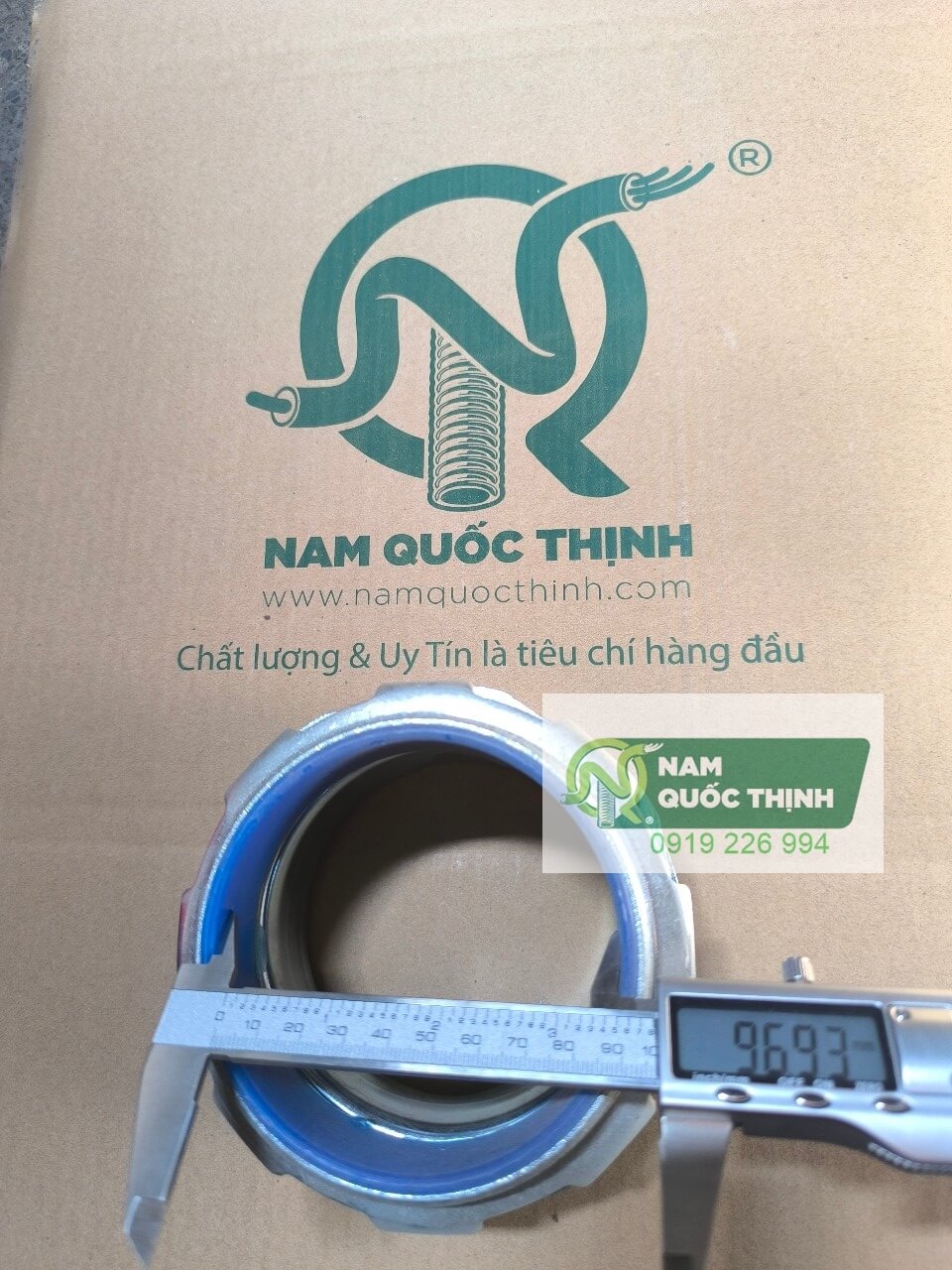

 Đường kính trong đầu nối ống ruột gà lõi thép 4 inch phi 114 mm

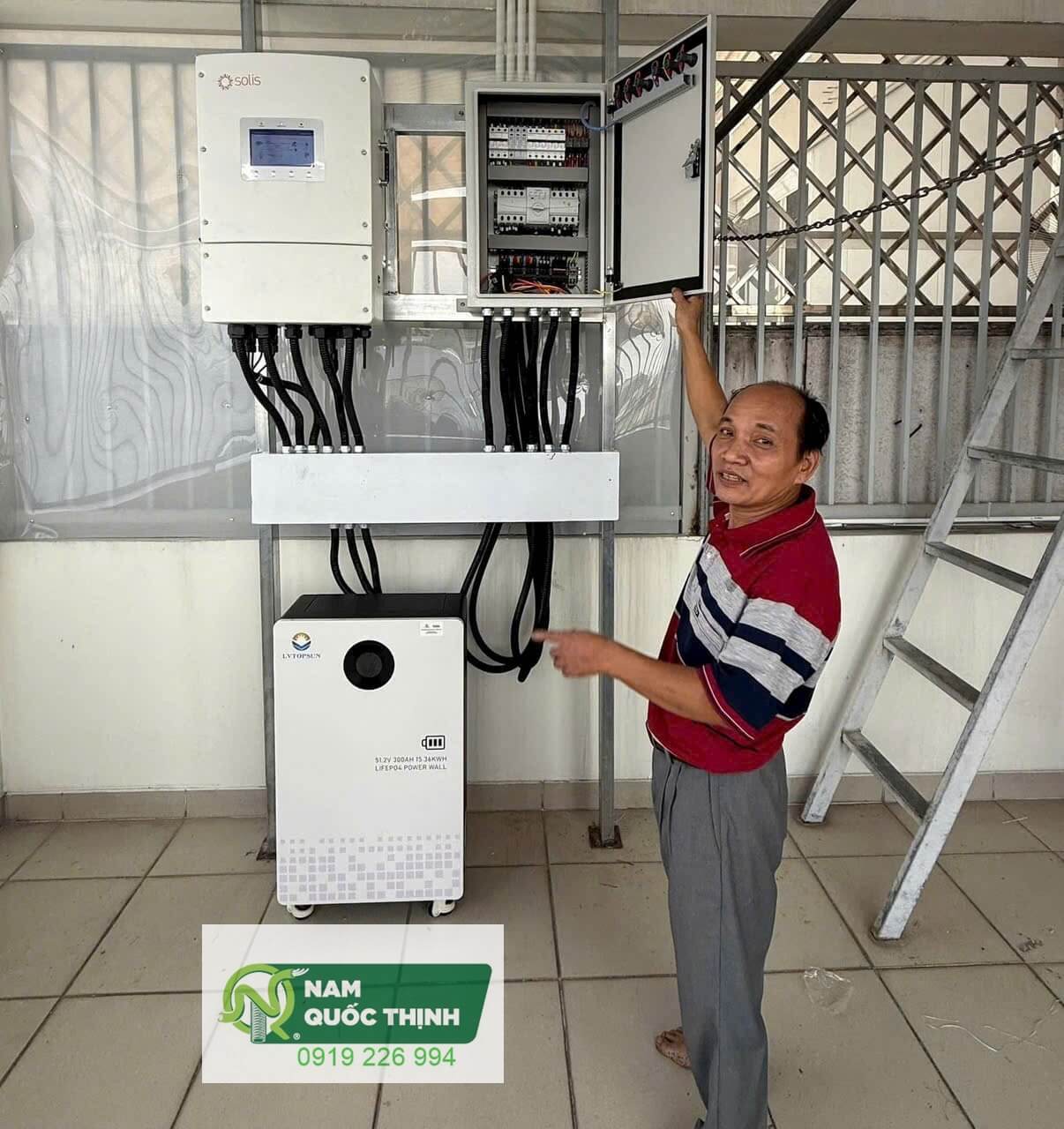

 Đầu nối ruột gà kẽm và ống ruột gà thép bọc nhựa NQT cấp cho điện mặt trời 10 KW

Cảm ơn các bạn chọn ống ruột gà lõi thép bọc nhựa và đầu nối ruột gà sắt do NQT phân phối cho suốt nhiều dự án để đấu nối bàn giao thành công dự án
